Präzision beginnt nicht am Werkstück – sondern in der Konstruktion

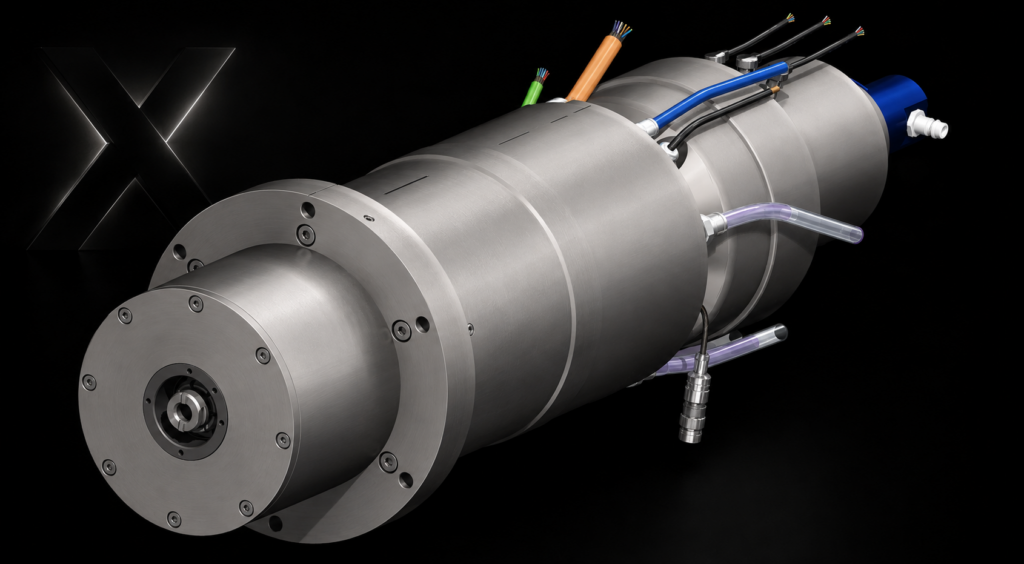

Hochpräzise Werkstückspindel für anspruchsvolle Schleifanwendungen
Für ein eigenes Maschinenkonzept zur Bearbeitung von Siliziumkarbid (SiC) wurde eine hochpräzise Werkstückspindel als zentrale Maschinenkomponente entwickelt.
Die Baugruppe wurde dabei nicht als isolierte Spindel betrachtet, sondern von Beginn an als Bestandteil eines übergeordneten Maschinensystems konzipiert. Neben der präzisen und steifen Auslegung wurden deshalb auch Anforderungen an Werkstückaufnahme, Automatisierung, Prozesssicherheit und die spätere Maschinenintegration berücksichtigt.
Konstruktion für anspruchsvolle Bearbeitungsprozesse
Bei der Bearbeitung von SiC treffen hohe Anforderungen an Genauigkeit, Prozessstabilität und Maschinensteifigkeit aufeinander. Die Werkstückspindel muss dabei nicht nur die erforderliche Präzision bereitstellen, sondern zuverlässig mit den weiteren Funktionen des Maschinensystems zusammenarbeiten.
Besondere Schwerpunkte der Entwicklung sind unter anderem:
Präzisionslagerung
Ausgelegt für die hohen Anforderungen an Genauigkeit, Steifigkeit und Prozessstabilität anspruchsvoller Schleifprozesse.
Automatisierte Werkstückaufnahme
Die Spindel wurde für eine automatisierte Werkstückbestückung ausgelegt. Dabei sind sowohl eine mechanische Spannung als auch eine vakuumgestützte Werkstückaufnahme vorgesehen.
Spannzustandsüberwachung
Der Spannzustand des Werkstücks wird überwacht und als Bestandteil der Maschinenfunktion berücksichtigt. Dies ermöglicht die sichere Einbindung der Werkstückaufnahme in den automatisierten Prozess.

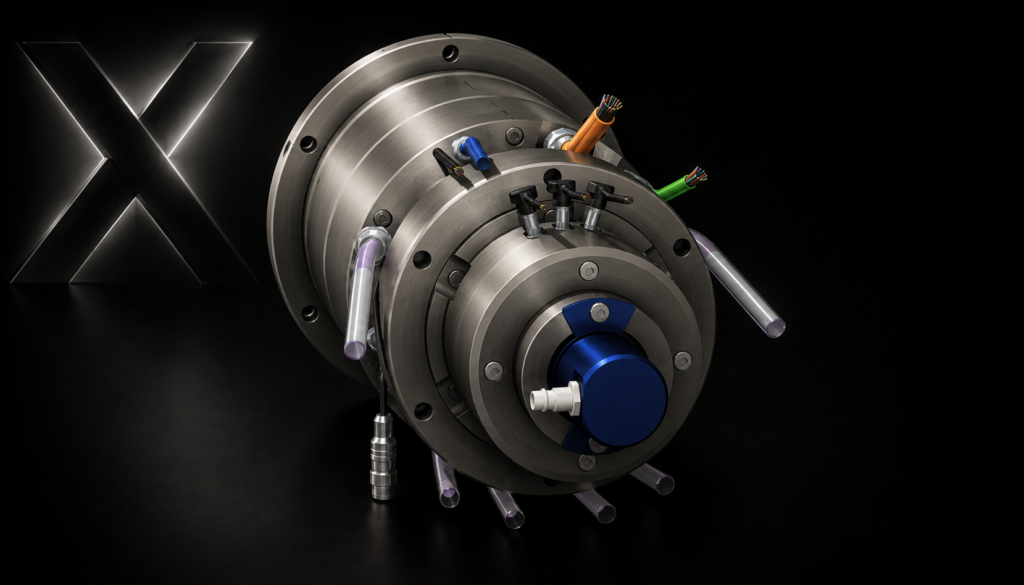

Detailansicht der Medien- und Signalübergabe an der Spindelrückseite
Maschinenintegration
Die Spindel wurde speziell für das nahtlose Zusammenspiel mit dem Gesamtsystem konzipiert. Mechanische Schnittstellen, Funktionen und Anforderungen der späteren Maschine flossen daher von Anfang an in die Konstruktion ein.
Modulare Auslegung
Bereits in der Grundkonstruktion wurden unterschiedliche Ausführungsvarianten und zukünftige Modifikationen berücksichtigt, um die Baugruppe flexibel auf verschiedene Anwendungen abzustimmen.
Vom Bearbeitungsprozess aus gedacht
Die Entwicklung beginnt nicht bei der einzelnen Baugruppe.
Ausgangspunkt waren die Anforderungen des späteren Bearbeitungsprozesses. Werkstückaufnahme, Bearbeitung, Überwachung und die Integration der einzelnen Funktionen wurden deshalb bereits auf Ebene des Maschinenkonzeptes zusammenhängend betrachtet.
Der grundlegende Prozess ist damit konzeptionell durchdacht. Die einzelnen Funktionen und Schnittstellen sind darauf ausgelegt, später zu einem durchgängigen Maschinensystem zusammengeführt zu werden.
Die hier gezeigte Werkstückspindel ist somit nicht nur eine technisch anspruchsvolle Einzelbaugruppe – sie ist ein Teil eines größeren Konzeptes.
Erfahrung als Ausgangspunkt – nicht als Vorlage
Bereits in meiner vorherigen Tätigkeit habe ich unter eigener konstruktiver Verantwortung das Konzept und die Konstruktion einer vollständigen Schleifmaschine für die Bearbeitung von SiC-Boules entwickelt.
Diese Erfahrung bildet heute eine wichtige Grundlage für das Verständnis der besonderen Anforderungen dieses Werkstoffs, der Bearbeitungsprozesse und des gesamten Maschinensystems.
Das aktuelle Maschinenkonzept ist jedoch ausdrücklich keine Weiterentwicklung oder Überarbeitung dieser früheren Maschine.
Es handelt sich um einen konstruktiv eigenständigen Ansatz, bei dem Maschine, Bearbeitungsprozess, Automatisierung und modulare Erweiterbarkeit von Grund auf neu gedacht werden.
Auf dieser fundierten, aber völlig neu gedachten Basis entsteht ein System, das Maßstäbe in der High-Tech-Bearbeitung setzt.
Ein neues Maschinenkonzept für die SiC-Bearbeitung
Siliziumkarbid stellt aufgrund seiner besonderen Werkstoffeigenschaften hohe Anforderungen an Bearbeitungsprozess und Maschinentechnik.
Das aktuelle Maschinenkonzept wurde deshalb von Grund auf auf die Anforderungen der SiC-Bearbeitung ausgelegt.
Gleichzeitig wurde bereits bei der Entwicklung berücksichtigt, dass die zugrunde liegende Maschinenarchitektur nicht auf einen einzigen Werkstoff oder eine einzige Anwendung beschränkt bleiben muss.
Durch den modularen Aufbau lassen sich unterschiedliche Ausführungen und Bearbeitungsanforderungen flexibel abbilden – von der Bearbeitung harter und spröder Werkstoffe bis hin zu Anwendungen mit abweichenden Schleifanforderungen. Damit entsteht kein auf eine einzelne Anwendung beschränktes System, sondern eine zukunftssichere Plattform für vielseitige Bearbeitungsaufgaben.
Das nächste Konzept entsteht bereits
Die hier gezeigte Werkstückspindel ist nur ein Teil der Entwicklung.
Im Hintergrund entsteht aktuell ein eigenständiges Maschinenkonzept, das die Erfahrungen aus anspruchsvollen Schleifmaschinen mit neuen Ansätzen für Prozessführung, Automatisierung und Maschinenintegration verbindet.
Welche technischen Lösungen dahinterstehen und wie die einzelnen Funktionen zu einem Gesamtsystem zusammengeführt werden, bleibt an dieser Stelle bewusst Teil der Entwicklung.
Denn nicht jede Innovation muss vollständig veröffentlicht werden, um ihre Richtung zu zeigen.
Neue Konzepte entstehen aus Erfahrung
Und genau diese Verbindung aus bewährtem Maschinenbau-Know-how und neuen technischen Ansätzen bildet die Grundlage für die nächste Generation des Maschinenkonzeptes.
Sie möchten mehr über das Konzept erfahren?
Die öffentlich dargestellten Informationen zeigen bewusst nur einen Teil der Entwicklung.
Für einen persönlichen technischen Austausch erläutere ich gerne, welche Überlegungen hinter dem Konzept stehen und welche Möglichkeiten sich daraus für zukünftige Bearbeitungsaufgaben ergeben.
KonstruktaX – Konstruktionsdienstleistungen Maschinenbau
Von der anspruchsvollen Baugruppe bis zum eigenständigen Maschinenkonzept.
